Из истории судового якоря

Версия для печати

ЯКОРЬ , приспособление для удержания судна на месте стоянки в свободной воде, соединяется с судном канатом или якорной цепью.

Устроен якорь так, что после отдачи зарывается лапами в грунт. Держащая сила якоря выражается через отношение его веса к тому весу, который он способен удерживать. Простейший якорь А в виде камня, обвязанного канатом, удерживает вес меньше собственного. Якорь Адмиралтейский (со штоком и неподвижными лапами) малых размеров удерживает (в зависимости от особенностей его конструкции) вес в 3–12 раз больше собственного, а больших габаритов – в 5 раз больше своего веса. Якоря, не имеющие штока, удерживают: малые – в 2–3 раза больше своего веса, большие (корабельные) – в 5 раз больше своего веса; держащая сила таких якорей через некоторое время после заглубления лап в грунт возрастает по сравнению со значением ее величины сразу после отдачи. Якоря Дэнфорта удерживают: малогабаритные литые стальные – в 17–460 (в зависимости от типа грунта) раз больше своего веса; предназначенные для постоянной швартовки якоря сборной конструкции – в 30–1000 раз больше своего веса; корабельные – в 20–30 раз больше своего веса.

Значение держащей силы постоянно при условии, что полностью натянутая (без провеса) якорная цепь отходит от якоря под углом 15° к горизонту. Обычно это достигается при длине цепи, в 4 раза большей глубины погружения якоря, но в зависимости от ветра и течения может потребоваться длина цепи в 10 раз больше глубины погружения.

ТИПЫ ЯКОРЕЙ. а – камень, обвязанный канатом; б – примитивный; в – индийский; г – китайский; д – якорь адмиралтейский; е – бесштоковый; ж – вильчатый; з – Портера; и – грибовидный; к – плуговый; л – Нортилла; м – Дэнфорта.

За длительную историю мореплавания было изобретено немало типов якорей.

В 1822 году Английский якорный мастер Гаукинс осмелился изменить сохранявшийся веками принцип действия якоря, отказавшись в своей конструкции от штока. Гаукинс, как и Портер, сделал в нижнем конце веретена развилину, но подвижные рога укрепил в ней в другой плоскости. Они уже не качались, а поворачивались на некоторый угол в каждую из двух сторон. Отданный якорь ложился на грунт плашмя одной из своих сторон. Когда якорный канат натягивался и начинал протаскивать якорь по дну, жестко укрепленный в средней части рогов сектор, цепляясь за грунт, разворачивал рога якоря вниз, и он зарывался в грунт одновременно двумя рогами. На этом принципе основаны конструкции всех современных якорей, забирающих грунт одновременно двумя лапами.

Однако у якоря Гаукинса всякое отклонение натянутого якорного каната от осевой линии веретена приводило к взрыхлению грунта одновременно обоими рогами. Якорь часто выдергивался из грунта и после некоторого протаскивания по дну забирался снова. Британское Адмиралтейство отказалось принять изобретение Гаукинса и вспомнило его спустя тридцать лет, когда подобную конструкцию встретили "на ура" во Франции.

В 1852 году марсельский инженер Фердинанд Мартин предложил новую кованую конструкцию судового якоря.

 Излишне массивное четырехгранное веретено с каким-то архаичным утолщением, громоздкое приспособление для разворота напоминающих коромысло рогов... Но тем не менее это вполне безопасный якорь, выдержавший суровые испытания и получивший признание моряков многих стран.

Мартин назвал свой якорь "Ancre de Surete" – "безопасный якорь", и на это он имел право: рога якоря, войдя в грунт, не создавали угрозы пробить днище судна или зацепить якорный канат, а уложенный плашмя на баке якорь не представлял собой "смертоносного снаряда" в случае столкновения судов. Французское Адмиралтейство, не в пример Британскому, сочло разумным одобрить конструкцию якоря, который забирал грунт обоими рогами.

Спустя два года после получения патента Мартин изменил конструкцию своего якоря. Хотя в этом не. было особой необходимости, он сделал у якоря шток (рис. 89). Видимо, изобретатель считал, что шток, укрепленный на веретене в плоскости рогов, будет способствовать зацеплению якоря за грунт, увеличивая тем самым держащую силу якоря. А впрочем, возможно и другое: шток обеспечит якорю большую стабильность на грунте – не даст якорю возможности переворачиваться с боку на бок. Этот шток представлял собой широкую выгнутую полосу, которая насаживалась на веретено, снизу удерживалась заплечиками, а сверху крепилась чекой.

Во второй конструкции Мартина лапы стали длиннее, исчезло громоздкоe приспособление для разворота "коромысла". Последнее изменение немного ухудшило якорь: он стал забирать грунт после длительного протаскивания. Тем не менее надежность конструкции коромыслового якоря Мартина привлекла внимание моряков. Патент изобретателя на второй якорь получил всемирное признание. Достаточно сказать, что этот якорь был удостоен трех золотых и одной серебряной медалей: в 1867 г. – в Париже, в 1868 – в Гавре, в 1871 – в Неаполе и в 1872 – в Лиме. Правда, вернуться к первоначальной конструкции – двум плоскостям для первоначального разворота рогов – изобретатель, видимо не мог. Этот узел повреждался при падении якоря на твердый грунт. В результате появилась третья конструкция Мартина.

Однако, до того, как Мартин получил патент, подобные якоря использовались на русских канонерских лодках "Порыв" и "Туман". На первую лодку якорь передали с русского парохода "Проворный", а на вторую – с яхты "Затея" в 1828 году.

Якорь Мартина применялся на протяжении примерно семидесяти лет. Его неоднократно усовершенствовали. Так, в 1892 году появилась конструкция якоря Мартина, улучшенная англичанином Райтом, а спустя год английская фирма "Чарлтон и Компания" выпустила якорь, названный ею "Аделфи".

В 1855 году француз Давид запатентовал конструкцию судового якоря, во многом схожую с конструкцией Мартина. Коромысло могло поворачиваться в обе стороны на 50° до тех пор, пока болты чиксов не упирались в веретено. Чтобы рога якоря, уложенного по-походному, не вращались во время качки, изобретатель сделал запорный болт, который вставлялся в веретено сквозь чиксы. Однако это усовершенствование ухудшило якорь: выступающая за чиксы часть веретена стала уязвимым звеном. Она легко повреждалась или ломалась при падении якоря на твердый грунт. Тем не менее якорь Давида, получив на морской выставке в 1856 году в Париже одобрение специалистов, был разрешен французским Адмиралтейством к употреблению на военных кораблях. А вот другая конструкция коромыслового якоря. Этот исключительно прочный коромысловый якорь, запатентованный в 1924 году французским инженером Шарпонтье, отлично зарекомендовал себя.



Гаукинс, Мартин и Давид – создатели первых конструкций коромысловых якорей, разрабатывая свои проекты, стремились прежде обезопасить якорную стоянку и сделать более удобной укладку якоря на палубу корабля. Никто из них не задумался над вопросом: "А нужно ли вообще убирать якорь на палубу?"

Идея втягивать якорь в клюз, осенив древних норманнов, не приходила в голову инженерам до середины прошлого века. Лишь в 1855 году англичанин Бакстер пришел к выводу, что можно втягивать веретено якоря в клюз паровым шпилем. Разработав систему уборки якоря с помощью шпиля и кулачкового стопора (который был известен под названием стопора Легофа), сделав в клюзе губу и выведя трубу клюза на палубу бака, Бакстер блестяще разрешил задачу, которая создавала морякам столько забот. Смелое и простое инженерное решение позволило морякам отдавать и убирать якорь, буквально не прикладывая к нему рук.

При отдаче якоря стоило разобщить шпиль (или брашпиль) и освободить стопор, как якорь под действием веса сам выходил из клюза, увлекая за собой якорный канат или якорь-цепь. При уборке якоря шпилем выхаживали канат до тех пор, пока якорь не упирался лапами в наружную обшивку скулы корабля. Разработав эту систему, Бакстер изобрел и свой якорь.

Конструкция оказалась не совсем удачной: слишком легкий для своих чрезмерно широких и длинных лап, он плохо держал на твердом грунте.

Изобретение, получившее название "бакстеровской укладки якоря", сразу же привлекло к себе внимание корабелов всех стран. А разработанная спустя двадцать лет английскими кораблестроителями Скоттом и Риделем более совершенная система уборки якоря в клюз паровым брашпилем (тем же шпилем, но с горизонтальной осью вращения барабана) и креплением якоря по-походному цепными стопорами открыла эру втяжных бесштоковых якорей. С восьмидесятых годов прошлого века втяжные якоря начали вытеснять адмиралтейский якорь, применявшийся на всех флотах как становой, и постепенно родоначальник всех штоковых якорей вместе со своим "усовершенствованным братом" – якорем Портера – отошел на второй план.

До начало широкого внедрения втяжных якорей наиболее распространенными конструкциями, помимо якоря Мартина и Давида, были следующие:

Якорь Инглефильда.

На песчаном и илистом грунте якорь Инглефильда забирал и держал лучше всех.

















Якорь английской фирмы "Браун и Ленокс".



Шток, продетый сквозь головную часть якоря, стабилизировал его на грунте и не препятствовал втягиванию в клюз.











Один из самых первых втяжных якорей и в то же время наиболее распространенный – якорь французского инженера Марреля, изобретенный в 1856 году. Он отличался прямыми рогами и очень широкими лопатообразными лапами. Другие конструкторы неоднократно совершенствовали якорь Марреля. Некий Ризбек переделал устройство ограничения угла поворота рогов, поставив по бокам веретена два шипа. После этого якорь стали называть якорем Марреля-Ризбека. В 1921 году марсельский инженер Фрерэ еще раз изменил конструкцию якоря. Она получила название Марреля-Фрерэ. Спустя пять лет во Франции появилась еще одна конструкция якоря Марреля – "MAF".

Просматривая выданные в конце прошлого века патенты на якоря в Англии, Германии, Голландии, Италии, Франции и других странах, не перестаешь удивляться разнообразию и числу предложенных конструкций. С 1880 по 1915 год в мире было запатентовано почти две тысячи втяжных якорей!

В изобретении якорей пробовали свои инженерные способности и кораблестроители, и якорные мастера, и капитаны судов, и простые матросы, и даже люди, никогда не видавшие в своей жизни моря и настоящего корабля.

В семидесятых годах прошлого века требования к якорям и якорным цепям во всем мире уже определялись государственными стандартами и правилами морских классификационных обществ: Регистра Ллойда – в Англии, Бюро Веритас – во Франции, Северо-Германского Ллойда – в Германии, Американского бюро судоходства – в США, Российского Регистра – в России. Без одобрения этих организаций ни одна появившаяся конструкция якоря не принималась к массовому производству для флота. Правила классификационных обществ определяли и нормы якорного снабжения судов в зависимости от их типа, района плавания и размеров. Количество и вес становых якорей, стоп-анкера, верпа, длина и калибр якорь-цепей устанавливались по таблицам этих организаций.

Якоря, на которые выдавались патенты и которые получали одобрение того или иного морского классификационного общества, обычно получали имена изобретателей. Если патент на якорь покупался какой-нибудь фирмой или заводом, то якорю присваивали наименование последних. Очень часто в те годы конструкции якорей, поступавших в серийное производство, получали условные названия "Лев", "Бульдог", "Тритон", "Викинг", "Адмирал", "Дредноут" и т. д.

К двадцатым годам нашего века в мировом флоте распространилось такое множество конструкций втяжных якорей, что корабелы и моряки стали в них путаться. "Не мудрствуя лукаво", моряки начали все новые якоря называть "патентованными".

Рассмотрим лишь некоторые основные, характерные для того периода времени конструкции судовых якорей, которые, получив одобрение классификационных обществ, широко применялись на флотах основных морских стран.

Как правило, все они были коваными (о литых якорях будет рассказано в следующих главах книги). Соединение веретена с лапами, устройство ограничения поворота лап, характер захватов для первоначального разворота лап в грунт и форма якорей красноречиво говорят, сколько изобретательности и выдумки было вложено в это дело.

Наиболее распространенным оказался якорь, изобретенный в 1871 году английским инженером из Ньюкасла-на-Тайне Уастенейс-Смитом. Веретено отковано заодно с перпендикулярной к нему крестовиной, сквозь которую пропущен массивный болт с двумя прямыми лапами на концах. Ниже оси соединительного болта – два расположенных под прямым углом к лапам выступа, разворачивающих лапы при протаскивании якоря на грунте. Поворот лап ограничен упорами на их внутренних кромках. Конструкция неоднократно изменялась и совершенствовалась фирмой "Уастенейс-Смит и сыновья". Литые якоря этой фирмы, которые моряки обычно называют якорями Смита, можно встретить и в наши дни.



Лапы якоря, запатентованного голландским инженером Бонгером в 1898 году, откованы из одного куска. Соединение веретена с лапами-сквозной болт.















Оригинальный якорь запатентовал в 1909 году англичанин С. Тейлор.  Эта конструкция получила название "Дредноут".
Сейчас якоря "Дредноут" – монополия английской фирмы "Тэйко", которая специализируется на выпуске литых якорь-цепей и кованых якорей.







"Тэйко" выпускает исключительно кованые якоря в больших весовых категориях (от 5 до 18 т), которые, по мнению фирмы, намного надежнее литых якорей. Якоря "Дредноут" почти в десять раз дороже обычных. В двадцатых годах фирма "Тэйко" кроме "Дредноутов" выпускала якоря типа "Троян".











Простую технологию изготовления кованых якорей разработала в двадцатых годах английская фирма "Генри Вуд и Компания". Концы лап, сделанные в нижней части в виде цилиндров, вставлены в плиту, соединенную подвижно с веретеном.













Характерная особенность первых втяжных якорей – слишком большие захваты на лапах или в середине головной части якоря. Некоторые изобретатели для более быстрого разворота лап применяли изогнутые захваты. Одно время очень увлекались "быстрозахватными якорями". В этих конструкциях функцию захватов стали выполнять две дополнительные лапы, и двулапый якорь фактически превратился в четырехлапый. Это новшество предложил в 1889 году шотландский кораблестроитель Джордж Тайзак. Когда-то его якоря пользовались большим спросом во всем мире.

Из многолапых якорей наиболее известны две конструкции – Цюблина, запатентованная в Германии в 1916 году, и Штакельбергера, появившаяся в Англии в 1911 году. Удачнее оказалась вторая конструкция, о ней будет рассказано позже.

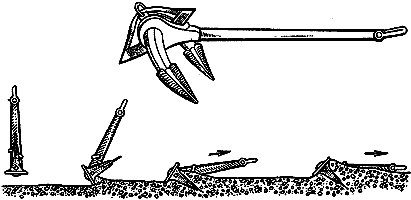

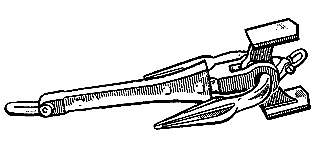

Особое место среди втяжных бесштоковых якорей занимает якорь, который изобрел в 1915 году американский капитан Альберт Илл. Обрамляющая основание двух лап рама не только разворачивает лапы на грунте, но и увеличивает держащую силу, не мешая якорю зарываться в грунт. Держащую силу увеличивает и перемычка между лапами. Остроумно выбрана форма лап. Если смотреть сверху, они представляются равнобедренными треугольниками, поставленными один против другого основаниями (острые края лап смотрят наружу). Верхние части лап скошены внутрь. Если при забирании грунта одна из лап якоря зарылась частично, а другая полностью, то при дальнейшем натяжении якорь-цепи за счет разницы сопротивления грунта на скосах лап якорь начнет сам выпрямляться. При этом лапа, сидящая в грунте глубже, как бы скользит по своей скошенной стороне до тех пор, пока обе лапы не углубятся в грунт одинаково. Якорь Илла забирает грунт ровно и держит очень стабильно.

Испытания показали, что его держащая сила на всех видах грунта, включая крупную гальку, в 3,3 раза больше любого из запатентованных якорей тех времен. "Бульдог капитана Илла" – так окрестили этот якорь моряки – с успехом применялся и применяется сейчас во время аварийно-спасательных работ. В наши дни он выпускается многими американскими фирмами в весовых категориях от пяти фунтов до 10 т.

В настоящее время на рынке существует около 90 типов, разновидностей и вариантов якорей только для маломерных судов.



Использованы материалы с сайтов: argolis-yacht.ru; krugosvet.ru
